ZGF-I型呼吸閥

ZGF-I/ZGF-IZ型

全天候呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起蒸發損耗與保護儲罐在受超壓或 真空時免遭破壞的作用，此閥通常與阻火器配套使用。

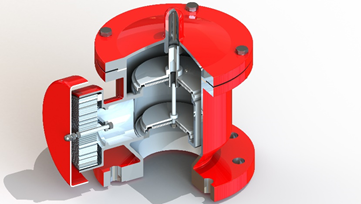

我公司生產的ZGF型呼吸閥呼出閥芯和吸入閥芯各安裝一根主導桿，主導桿與閥套、閥盤通過精密加工，使其處于同心狀態。

我公司生產的ZGF型呼吸閥的閥套有安裝PTFE的絕緣裝置和防靜電裝置，避免因閥芯運動時碰撞或摩擦產生火花，同時也避免靜電導致用戶產生不必要的損失。

我公司生產的ZGF型呼吸閥閥盤采用FEP（特氟龍）材質密封，其優良的抗腐蝕性、抗化學侵蝕性，抗液體和蒸汽粘附性，抗極限溫度（-45℃）以及閥座凍結而造成的粘結。

我公司生產的ZGF型呼吸閥，其閥芯可現場更換，無需使用任何特殊工具或復雜程序，更無須送出重新制造或更換整個閥門，現場維護人員即可操作。

我公司生產的ZGF型呼吸閥采用緊湊設計，可以加裝阻火芯，使呼吸閥自帶防火功能，且自身重量相對低，定價方面優勢很大。

我公司生產的ZGF型呼吸閥可以使用彈簧加壓，高可達10m水柱。

我公司生產的ZGF型呼吸閥能始終保持密封狀態，直到系統壓力或真空超過閥門設定壓力。當發生過壓時，受力元件提升，打破閥座與閥芯之間的密封，使蒸汽得以排出或補充，釋放壓力或補充真空。一旦過程結束，閥門重新密封，并保持密封。

ZGF-I/IZ型呼吸閥適用于對空氣無污染、無毒害的介質和普通常壓儲罐。

獨特性能和優勢

★能有效防凍、防靜電及防粘附    ★高壓低壓完美勝任    ★緊湊設計，質優價廉    ★適配市場各種連接方式    ★精準控制閥門的泄漏量    ★可現場更換閥芯組件    ★安裝方便單組件結構

訂貨選型

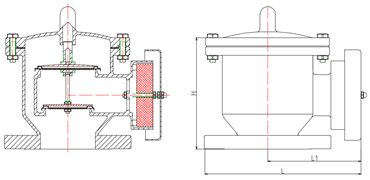

ZGF型尺寸和重量

注：更大尺寸可以定制，也可以按客戶提供圖紙加工。

通氣量曲線圖

100%通氣量允許超壓10%背壓為大氣壓常溫情況下

設備通氣量曲線圖

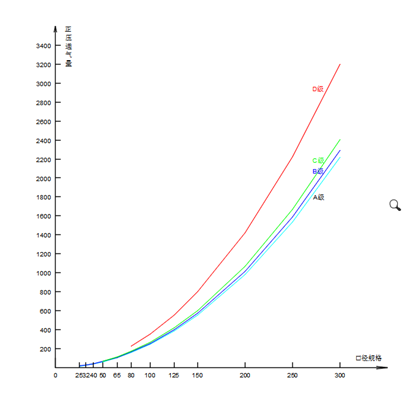

正壓通氣量

A +365pa  B +980pa  C +1760pa  D +98000pa

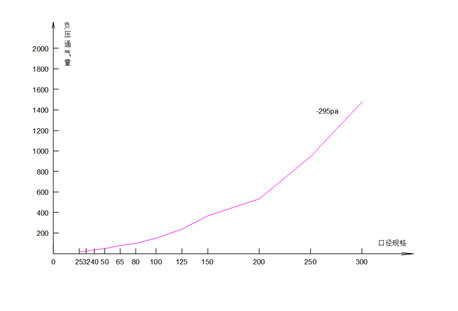

負壓通氣量  -295pa

注：

q 額定泄放量  K_b 泄放系數  P₁ 大泄放壓力  A 流道面積  M 摩爾質量  Z 壓縮系數  T 泄放溫度 K 絕熱指數  P₂ 背壓  d 流道直徑
