國內標準

1、GB 50160-2008<石油化工企業設計防火規范>

2、SY/T 0511.1-2010 <石油儲罐附件 第1部分：呼吸閥>。

國際標準

3、API 2000-2014 <通風大氣和低壓儲罐>.

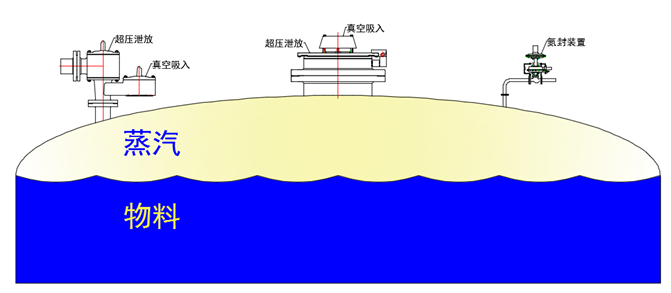

作用

呼吸閥是維護儲罐氣壓平衡的安全產品；也是一款減少介質揮發的節能產品；同樣能夠在保留有毒氣體，使大氣污染小化的環保產品。

優勢

我公司在維護和力挺國標產品的同時也極力學習和研究國外先進標準設備，在努力保證兩種標準的產品優勢的條件下，大限度的把產品的質量和性能提升上去，同時我公司也一直維持兩條標準呼吸閥的生產線。

我公司采用搞精細的金工設備和技術，高精密研磨設備和技術保證密封座接觸面平整。采用高性能的含氟聚合物作為密封隔膜，確保密封盤中心對其密封座表面，并設置有周邊導向和閥套來穩定進出氣系統。所有設備均配有防靜電和防凍系統。

呼吸閥是閥盤與閥座相互重疊的重力式結構。其特點是閥盤與閥座之間采用帶空氣墊的軟接觸，氣密性好，不易結霜凍結，適宜于寒冷的地區使用。

閥座由剛性骨架和氟膜片組成，剛性骨架由1Cr18Ni9Ti合金鋼板沖壓而成，呈微拱形，沿周邊有一環狀凹槽，以便被膜片封隔為空氣墊。氟膜片用金屬卡箍繃緊在骨架的凹面，形成與閥座的接觸面。閥座用聚四氟乙烯制造，其直徑與骨架凹槽的直徑相當，閥口具有較大的倒角。

閥盤質量根據油罐的設計允許壓力和閥盤直徑確定，必要時可利用配重調節。當閥盤自由放在閥座上時，在閥盤重力作用下，氟膜片微微凹向空氣墊凹槽。當罐內外壓力差增大時，閥盤微微升起，膜片靠自身的彈性，同閥座仍保持良好的密封，直至整個閥盤跳離閥座，膜片才經反彈逐漸恢復其原狀。

由于氟膜片具有良好的耐油、憎水性能，且膜片與閥座的接觸角較大，因此水蒸氣很難再閥口處凝結、存留。同時，這種接觸方式能有效地防止微壓差泄漏。

適用范圍

該產品適用閃點低于28℃的甲類油品和閃點低于60℃的乙類油品。如汽油、煤油、柴油、原油、苯、甲苯、乙醇等介質儲罐使用，它在℃- +60℃的溫度環境的各種石油、化工、醫藥、能源、特殊液體或氣體等物料。

型號規格寫法

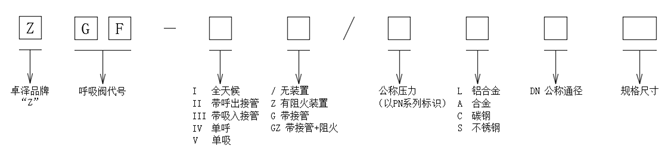

ZGF型呼吸閥型號寫法

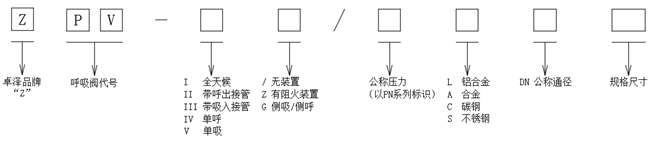

ZPV型呼吸閥型號寫法

例如：按SY/T 0511.1-2010選型的DN80 PN16 碳鋼的全天候防爆阻火呼吸閥
