國內標準
1、GB 50160-2008<石油化工企業設計防火規范>
2、GB 5908-2005 <石油儲罐阻火器>。
3、SH/T 3413-2013< 石油化工石油氣管道阻火器 選用、檢驗及驗收>
4、GB/T 13347-2010<石油氣體管道阻火器>
國際標準
1、ISO16852-2010<Flame Arresters - Performance Requirements, Test Methods and Limits for use>
2、NFPA 69-2014< Standard on Explosion Prevention Systems>
3、NFPA 67-2016< Guide on Explosion Protection for Gaseous Mixtures in Pipe Systems E.>
4、BS EN12874:2001< Flame arresters - performance requirements, test methods and limits for use>
構造和作用

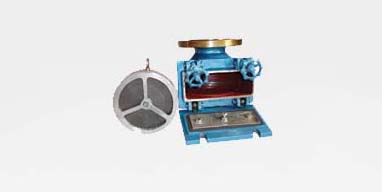

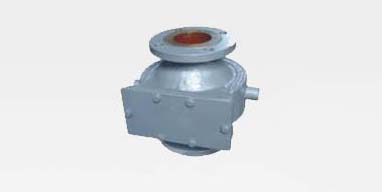

阻火器主要由殼體和阻火芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。阻火芯是阻止火焰?zhèn)鞑サ闹饕獦?gòu)件，常用為波紋型阻火芯。

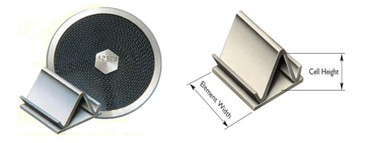

波紋型阻火芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能阻止爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻力小，易于清洗和更換。
阻火器是用來阻止易燃氣體和易燃液體蒸汽的火焰蔓延和防止回火的安全裝置。
阻火原理
1、我們可以先了解一下“火焰?zhèn)鞑ァ钡倪^程：
在可燃氣體混合物中，如果產生一個電火花，由于火花的直接作用和氣體的化學反應會使混合物著火，于是就產生了一個氧化反應強烈的發光中心，此中心又稱火焰中心。它是一個熱量和化學活性粒子（自由原子和自由基）集中的源，把熱量和活性粒子供給周圍未燃的可燃混合物薄層，致使相鄰薄層著火，火焰就這樣一步一步地傳播。
阻火器內主要由很多具有細孔的金屬網組成，這些細孔具有很強烈的散熱作用，當火焰通過網孔時，由于壁面散熱十分強烈，每通過一層金屬網，火焰的熱量就不斷地被金屬網吸收，當熱量達到不能使可燃混合氣體燃燒時，火焰就熄滅了。
2、目前主要有兩種觀點：一是基于傳熱作用；一是基于器壁效應。
傳熱作用：燃燒所需要的必要條件之一就是要達到一定的溫度，即著火點。低于著火點，燃燒就會停止。依照這一原理，只要將燃燒物質的溫度降到其著火點以下，就可以阻止火焰的蔓延。當火焰通過阻火元件的許多細小通道之后將變成若干細小的火焰。設計阻火器內部的阻火元件時，則盡可能化擴大細小火焰和通道壁的接觸面積，強化傳熱，使火焰溫度降到著火點以下，從而阻止火焰蔓延。
器壁效應：燃燒與爆炸并不是分子間直接反應，而是受外來能量的激發，分子鍵遭到破壞，產生活化分子，活化分子又分裂為壽命短但卻很活潑的自由基，自由基與其它分子相撞，生成新的產物，同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃氣通過阻火元件的狹窄通道時，自由基與通道壁的碰撞幾率增大，參加反應的自由基減少。當阻火器的通道窄到一定程度時，自由基與通道壁的碰撞占主導地位，由于自由基數量急劇減少，反應不能繼續進行，也即燃燒反應不能通過阻火器繼續傳播。
設備主要性能:
1、阻爆性能應符合阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、耐燒性能應符合耐燒試驗1小時無回火現象。
3、殼體水壓試驗應符合水壓試驗2.4MPa無滲漏。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。
適用范適用于儲存閃點低于60℃，工作溫度低于480℃易燃易爆的石油化工產品，如汽油、煤油、輕柴油、甲苯等。根據設備性能和介質特殊性，我們主要將阻火器分為兩種型號，即阻爆轟型和阻爆燃型。

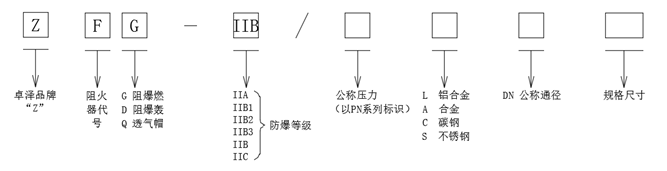

型號規格寫法
例如：公稱口徑為DN300 法蘭等級為PN16 防爆級別為IIB級，碳鋼的阻爆燃型管道阻火器
選型
材質
1、殼體：A216-WCB、鑄鋁、A351-CF8（304）A351-CF3M（316L）哈氏合金及其他<> 2、阻火芯：S30408 S31608 PTFE C-276<> 3、密封件：氟橡膠、PTFE、金屬纏繞墊、石墨復合墊 碳纖維
防爆級別
根據GB 50160-2008<石油化工企業設計防火規范>我們把防爆等級按劃分并對應使用介質和型號
|
MESG分類標準NEC IEC MESG/ mm 氣體 |
|||||||
|
防爆等級 |
MESG值 （mm） |
適用介質類型 |
阻火層形式 |
阻火板間隙 （mm） |
阻火層數量 （片） |
阻火層厚度 （mm） |
阻火器形式 |
|
IIA |
≥0.90 |
丙烯 |
波紋型 |
0.94±0.02 |
2 |
≥30 |
阻爆燃/阻爆轟 |
|
IIB1 |
≥0.85 |
乙烯 |
波紋型 |
0.83±0.02 |
2 |
≥30 |
阻爆燃/阻爆轟 |
|
IIB2 |
≥0.75 |
波紋型 |
0.73±0.02 |
2 |
≥60 |
阻爆燃/阻爆轟 |
|
|
IIB3 |
≥0.65 |
波紋型 |
0.67±0.02 |
2 |
≥60 |
阻爆燃/阻爆轟 |
|
|
IIB |
≥0.50 |
氫氣 |
波紋型 |
0.48±0.02 |
2 |
≥60 |
阻爆燃/阻爆轟 |
|
IIC |
≥0.50 |
氫氣 |
波紋型 |
0.31±0.02 |
2 |
≥60 |
阻爆燃/阻爆轟 |
連接形式及標準
1、法蘭：
ANSI、DIN、JIS和GB
2、螺紋：
公制和英制
3、對焊
A系管徑和B系管徑
